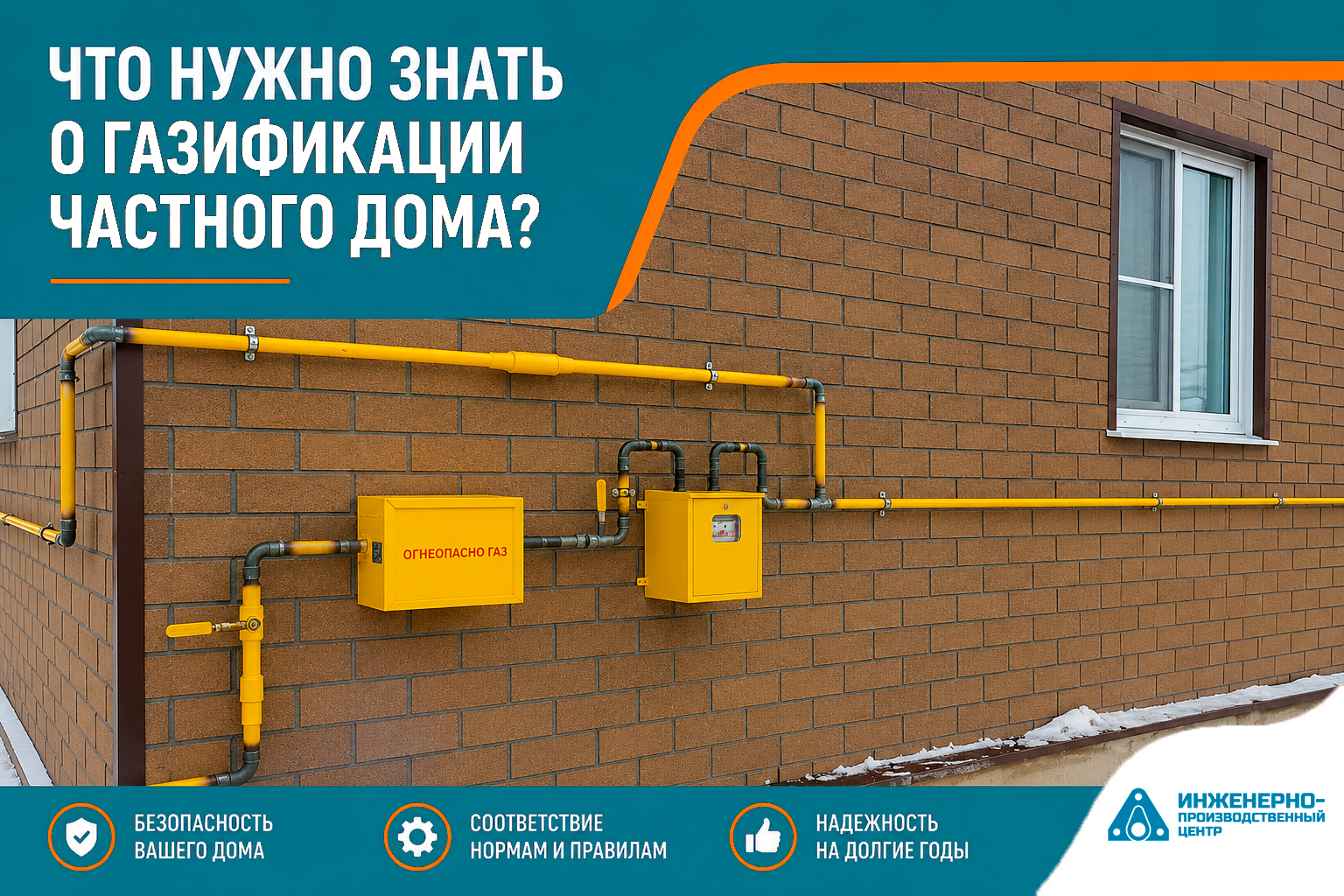

Газификация индивидуального жилого дома — это инженерный процесс, в котором важно учитывать не только прокладку труб и подключение оборудования, но и долговечность и безопасность всей системы. Один из факторов, с которым неизбежно сталкивается собственник, — это воздействие блуждающих токов и связанная с ними электрохимическая коррозия.

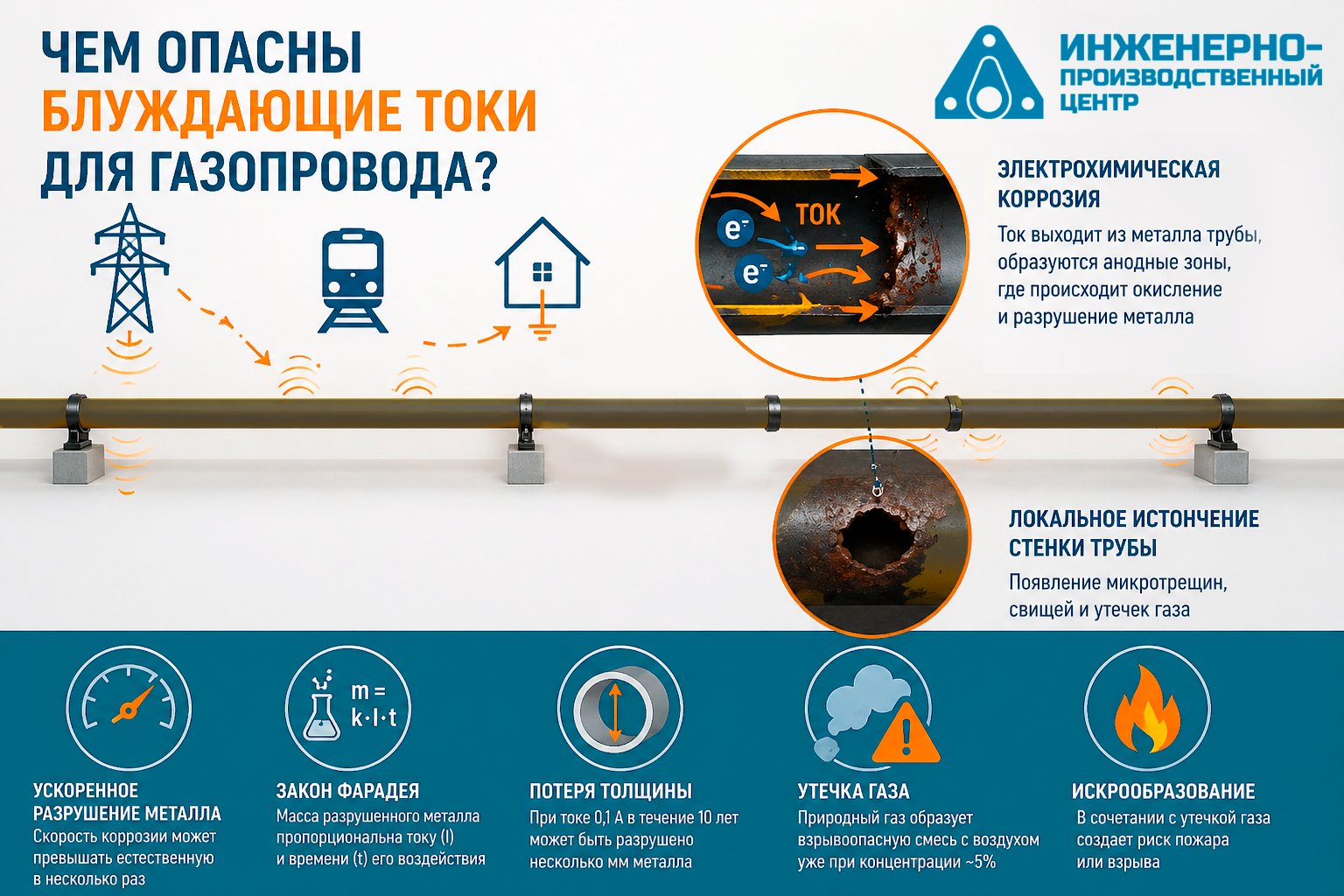

Блуждающие токи представляют собой электрические токи, протекающие вне специально предусмотренных цепей. В случае газопроводов металлическая труба может выступать проводником, через который замыкается электрическая цепь. Это приводит к разрушению металла, утечкам газа и, в ряде случаев, к риску возгорания или поражения электрическим током.
Блуждающие токи представляют собой электрические токи, протекающие вне специально предусмотренных цепей. В случае газопроводов металлическая труба может выступать проводником, через который замыкается электрическая цепь. Это приводит к разрушению металла, утечкам газа и, в ряде случаев, к риску возгорания или поражения электрическим током.
Как возникают блуждающие токи в системе газоснабжения?
В условиях частного дома источников блуждающих токов несколько. Они могут возникать как извне, так и внутри участка.
Внешние источники — это линии электропередачи, железнодорожные и трамвайные пути, а также любые системы с утечкой тока в грунт. В этом случае ток распространяется через землю и попадает в металлический трубопровод.
Внутренние источники чаще всего связаны с ошибками в заземлении. Некачественное подключение циркуляционных насосов, котлов, водонагревателей или других электроприборов может приводить к появлению разности потенциалов между элементами системы. В результате часть тока начинает протекать через газопровод.
Также возможны аварийные сценарии — например, грозовые перенапряжения или повреждения электросетей. В этих случаях напряжение может достигать значительных значений, создавая риск пробоя и искрообразования.
Внешние источники — это линии электропередачи, железнодорожные и трамвайные пути, а также любые системы с утечкой тока в грунт. В этом случае ток распространяется через землю и попадает в металлический трубопровод.
Внутренние источники чаще всего связаны с ошибками в заземлении. Некачественное подключение циркуляционных насосов, котлов, водонагревателей или других электроприборов может приводить к появлению разности потенциалов между элементами системы. В результате часть тока начинает протекать через газопровод.
Также возможны аварийные сценарии — например, грозовые перенапряжения или повреждения электросетей. В этих случаях напряжение может достигать значительных значений, создавая риск пробоя и искрообразования.
Подземный или надземный газопровод: какой способ прокладки выбрать?
При планировании сети на участке возникает вопрос о методе монтажа. При подземной прокладке трубы укладываются ниже глубины промерзания, что исключает их обледенение и защищает от случайных ударов. Такой метод сохраняет эстетику ландшафта, однако он дороже из-за объемов земляных работ и сложнее в поиске утечек.
Надземный метод выбирают, если грунт на участке скалистый или заболоченный. Многие останавливаются на нем, потому что он обходится дешевле и облегчает визуальный контроль состояния труб, но требует регулярного обновления краски и защиты от падения деревьев или наезда техники.
Важно помнить, что финальный выбор материалов и мест установки оборудования всегда должен опираться на проект, учитывающий охранные зоны, нормы вентиляции и требования к заземлению всех узлов системы.

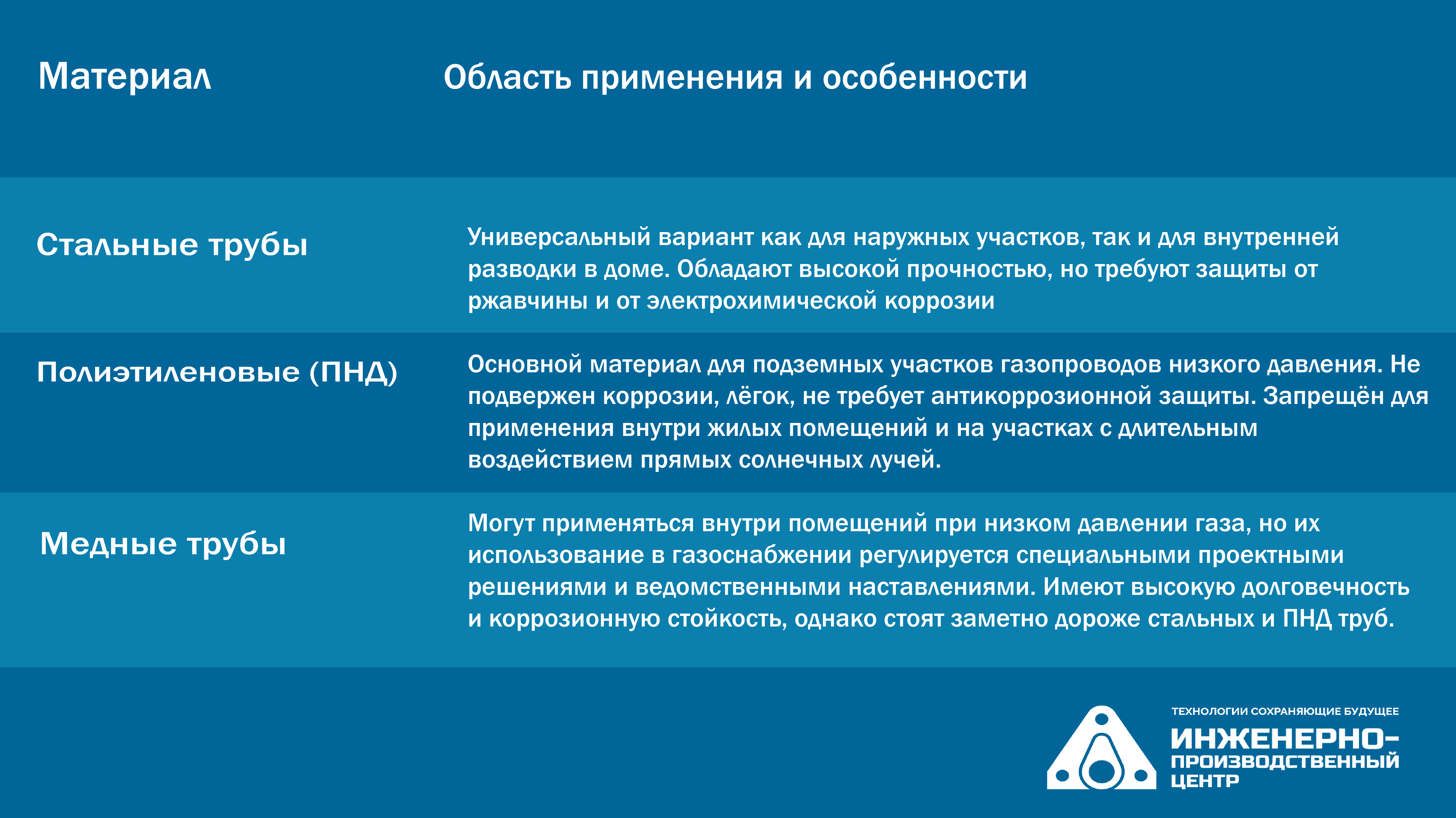

Сравнение материалов труб для газоснабжения
Нормативные требования и практика применения защиты
Вопрос электрохимической защиты закреплен на нормативном уровне. ГОСТ 9.201‑2024, введённый в действие с 2025 года, устанавливает требования к применению электроизолирующих вставок для электрического разъединения стальных трубопроводов.
В нормативных документах и методических указаниях ПАО «Газпром» также подчеркивается необходимость использования электроизолирующих соединений. Они применяются для секционирования трубопроводов, ограничения воздействия блуждающих токов и повышения эффективности систем электрохимической защиты.
При выборе конкретного решения учитываются параметры давления, диаметр трубопровода, условия эксплуатации, механические нагрузки и климатические факторы.
В нормативных документах и методических указаниях ПАО «Газпром» также подчеркивается необходимость использования электроизолирующих соединений. Они применяются для секционирования трубопроводов, ограничения воздействия блуждающих токов и повышения эффективности систем электрохимической защиты.
При выборе конкретного решения учитываются параметры давления, диаметр трубопровода, условия эксплуатации, механические нагрузки и климатические факторы.
Что такое электроизолирующая вставка и как она работает?

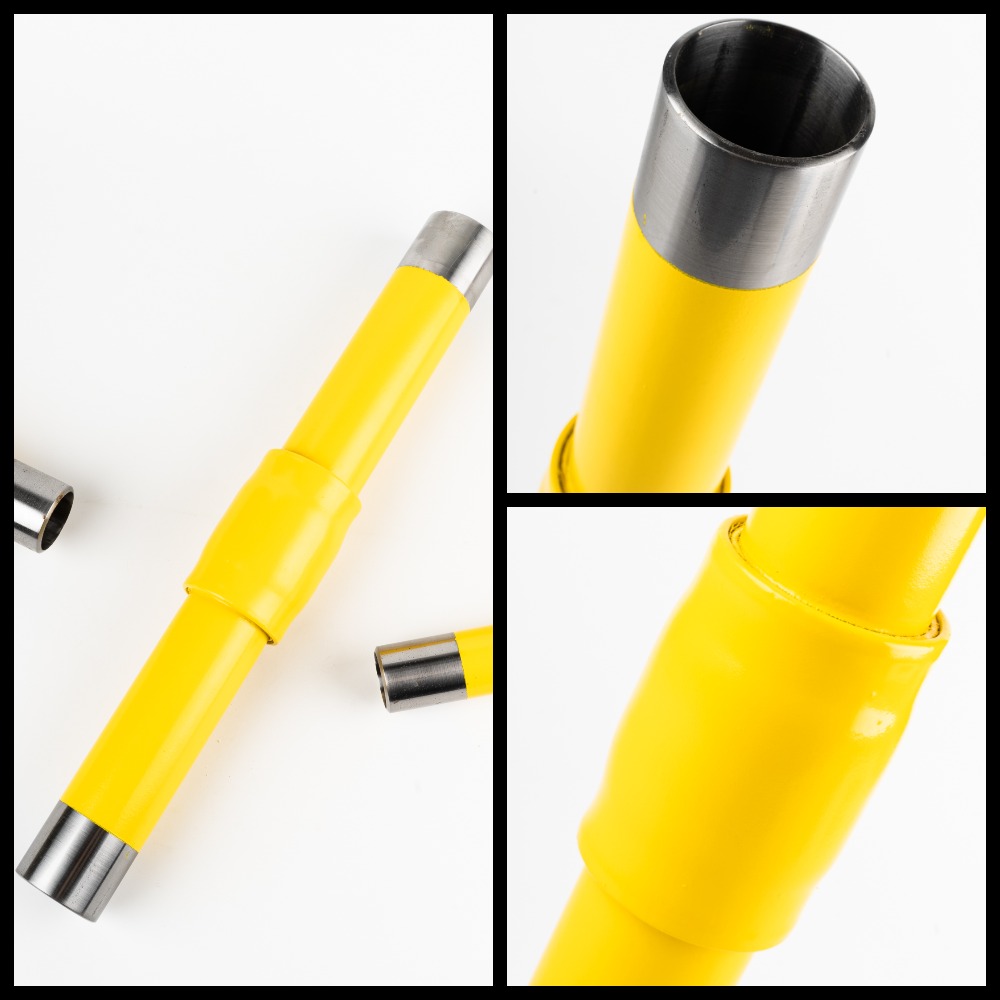

Электроизолирующая вставка — это элемент трубопровода, который разрывает электрическую цепь, сохраняя при этом герметичность и прочность соединения.

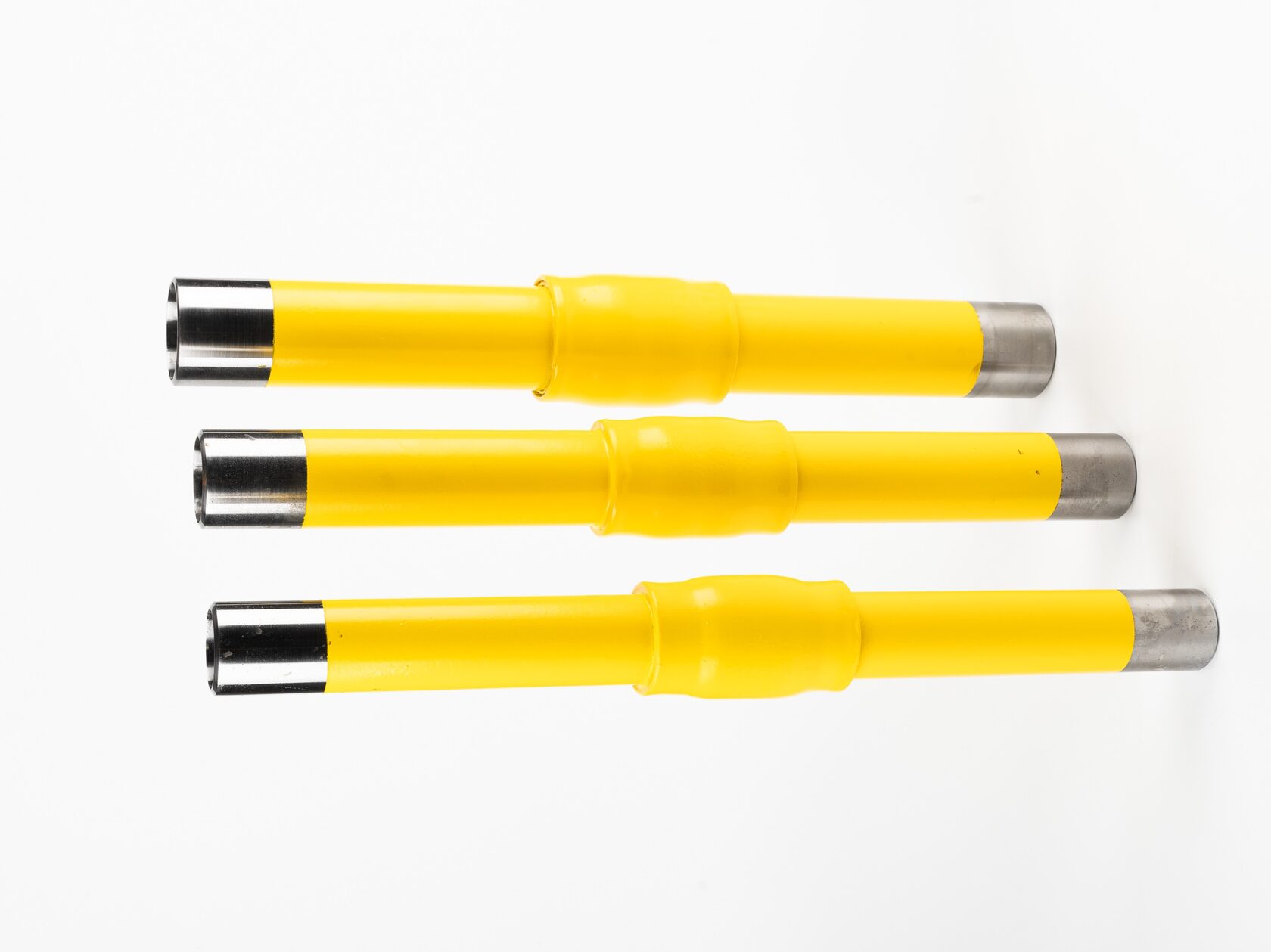

Электроизолирующие вставки НЭМС предназначены именно для этой задачи. Они обеспечивают электрическое разъединение участков трубопровода и применяются как элемент системы защиты от электрохимической коррозии.
Электроизолирующие вставки НЭМС предназначены именно для этой задачи. Они обеспечивают электрическое разъединение участков трубопровода и применяются как элемент системы защиты от электрохимической коррозии.
Технические характеристики изделия:
Такие параметры обеспечивают эффективное ограничение токов, способных вызывать коррозию, при сохранении полной функциональности трубопровода.
- диаметры от Ду 15 до 700 мм,
- рабочее давление до 39,2 МПа,
- температура рабочей среды до +150 °С,
- электрическое сопротивление не менее 5 МОм при 1000 В,
- электрическая прочность при 5000 В.
Такие параметры обеспечивают эффективное ограничение токов, способных вызывать коррозию, при сохранении полной функциональности трубопровода.
Где устанавливается электроизолирующая вставка в частном доме?
В частных домах электроизолирующая вставка обычно устанавливается на вводе газопровода в здание, в месте стыка внешней и внутренней сети, с учётом требований проекта и нормативов. Ее задача — разделить подземную часть трубопровода и внутреннюю систему, а также исключить влияние электрических потенциалов здания на наружную сеть.
Конкретное место установки определяется проектом газоснабжения и должно соответствовать требованиям нормативных документов.
Конкретное место установки определяется проектом газоснабжения и должно соответствовать требованиям нормативных документов.
Почему нельзя игнорировать электрическое разъединение?
Отказ от установки электроизолирующей вставки приводит к тому, что трубопровод остается электрически непрерывным. В этом случае он становится частью системы, в которой могут циркулировать токи.
Даже при разности потенциалов в несколько вольт и низком сопротивлении возможно протекание токов значительной величины. Это ускоряет коррозию и снижает срок службы трубы.
Практически это означает более высокий риск внепланового ремонта, который связан с вскрытием грунта, остановкой газоснабжения и дополнительными затратами.
Даже при разности потенциалов в несколько вольт и низком сопротивлении возможно протекание токов значительной величины. Это ускоряет коррозию и снижает срок службы трубы.
Практически это означает более высокий риск внепланового ремонта, который связан с вскрытием грунта, остановкой газоснабжения и дополнительными затратами.
Надежность и эксплуатационные характеристики НЭМС
Электроизолирующие вставки НЭМС рассчитаны на эксплуатацию в широком диапазоне условий. Рабочее давление до 39,2 МПа значительно превышает параметры газоснабжения частных домов, что обеспечивает запас прочности.
Температурный диапазон до +150 °С позволяет использовать изделие в различных климатических условиях. Конструкция выдерживает механические и сейсмические нагрузки до 9 баллов, что важно при подвижках грунта.
В отличие от обычных соединений, при просадке дома и связанных с этим деформациях не происходит разгерметизации газовой линии: падающий герметичный контакт в НЭМС отсутствует, что существенно повышает надёжность и безопасность эксплуатации.
Изделия выпускаются по ТУ 3667-025-05608841-2021 и ТУ 3667-013-05608841-2020 и внесены в Единый реестр МТР ПАО «Газпром» с категорией «А», что подтверждает возможность их применения на объектах с повышенными требованиями к безопасности.
Температурный диапазон до +150 °С позволяет использовать изделие в различных климатических условиях. Конструкция выдерживает механические и сейсмические нагрузки до 9 баллов, что важно при подвижках грунта.
В отличие от обычных соединений, при просадке дома и связанных с этим деформациях не происходит разгерметизации газовой линии: падающий герметичный контакт в НЭМС отсутствует, что существенно повышает надёжность и безопасность эксплуатации.
Изделия выпускаются по ТУ 3667-025-05608841-2021 и ТУ 3667-013-05608841-2020 и внесены в Единый реестр МТР ПАО «Газпром» с категорией «А», что подтверждает возможность их применения на объектах с повышенными требованиями к безопасности.
Как выбрать подходящий вариант для ИЖС?
Выбор вставки осуществляется на основании проекта газоснабжения. Основной параметр — диаметр трубопровода.
Для частного строительства чаще всего применяются следующие размеры:
Важно, чтобы характеристики вставки соответствовали параметрам системы. Самостоятельный выбор без учета проекта может привести к ошибкам при монтаже.
Мы предлагаем вам рассмотреть нашу продукцию, которая уже успела зарекомендовать себя на рынке. Более 38 лет «Инженерно‑производственный центр» успешно внедряет надёжные технические решения для инженерных систем.
Для частного строительства чаще всего применяются следующие размеры:
- 33×3,2 мм (ДУ25),
- 42×3,5 мм (ДУ32),
- 48×3,5 мм (ДУ40),
- 57×3,5 мм (ДУ50).
Важно, чтобы характеристики вставки соответствовали параметрам системы. Самостоятельный выбор без учета проекта может привести к ошибкам при монтаже.
Мы предлагаем вам рассмотреть нашу продукцию, которая уже успела зарекомендовать себя на рынке. Более 38 лет «Инженерно‑производственный центр» успешно внедряет надёжные технические решения для инженерных систем.
Нормы безопасности: расстояния и требования к монтажу
При проектировании важно соблюдать охранные зоны. Так, минимальный отступ от забора до оси трубы составляет 2 метра, а от деревьевдля надземных сетей — расстояние, равное их высоте.
Внутри дома также действуют строгие правила: помещения для котлов должны быть вентилируемыми, а использование газовых плит для обогрева или установка оборудования в спальнях категорически запрещены.
При проектировании важно соблюдать охранные зоны. Так, минимальный отступ от забора до оси трубы составляет 2 метра, а от деревьевдля надземных сетей — расстояние, равное их высоте.
Внутри дома также действуют строгие правила: помещения для котлов должны быть вентилируемыми, а использование газовых плит для обогрева или установка оборудования в спальнях категорически запрещены.
Как сэкономить на газификации участка в 2026 году?
1.Программа догазификации: государство бесплатно подводит трубу до границ вашего участка. Конечно, сначала нужно подать на портале Госуслуги.
Заявление на догазификацию может подать гражданин РФ или организация, если в населенном пункте уже проложены газораспределительные сети, по которым осуществляется подача газа, либо такие сети будут проложены до границ населенного пункта в текущем году в соответствии с региональной программой газификации. При этом у заявителя должно быть оформлено право собственности или владения объектом подключения и земельным участком.
Для граждан газ должен использоваться только в личных и бытовых целях, не связанных с предпринимательской или профессиональной деятельностью. Если у собственника имеется несколько домовладений, право на бесплатное подключение одного домовладения возникает один раз в три года. Проверить возможность подключения в рамках догазификации можно на сайте Единого оператора газификации или в газораспределительной организации.
2.Оптимизация проекта: выбор оборудования оптимальной мощности и грамотное расположение котельной сокращают длину труб.
3.Льготы: ветераны, многодетные семьи и пенсионеры во могут рассчитывать на компенсацию расходов.
Можно компенсировать расходы на догазификацию внутри границ земельного участка, если вы относитесь к льготной категории граждан. Перечень таких категорий и размеры выплат каждый регион устанавливает самостоятельно. Уточнить возможность льготного подключения и подать заявление на получение единовременной выплаты на газификацию можно в отделе социальной защиты населения.
Также существует компенсация расходов или субсидирование газификации (догазификации) домовладений для участников СВО и членов их семей. Услуга позволяет оформить компенсацию расходов на газификацию (догазификацию) жилого дома либо получить субсидию в виде выплаты подрядной организации. Воспользоваться услугой могут участники СВО или члены их семей, при этом заявитель должен быть собственником жилого дома, подключённого к газу.
Заявление на догазификацию может подать гражданин РФ или организация, если в населенном пункте уже проложены газораспределительные сети, по которым осуществляется подача газа, либо такие сети будут проложены до границ населенного пункта в текущем году в соответствии с региональной программой газификации. При этом у заявителя должно быть оформлено право собственности или владения объектом подключения и земельным участком.
Для граждан газ должен использоваться только в личных и бытовых целях, не связанных с предпринимательской или профессиональной деятельностью. Если у собственника имеется несколько домовладений, право на бесплатное подключение одного домовладения возникает один раз в три года. Проверить возможность подключения в рамках догазификации можно на сайте Единого оператора газификации или в газораспределительной организации.
2.Оптимизация проекта: выбор оборудования оптимальной мощности и грамотное расположение котельной сокращают длину труб.
3.Льготы: ветераны, многодетные семьи и пенсионеры во могут рассчитывать на компенсацию расходов.
Можно компенсировать расходы на догазификацию внутри границ земельного участка, если вы относитесь к льготной категории граждан. Перечень таких категорий и размеры выплат каждый регион устанавливает самостоятельно. Уточнить возможность льготного подключения и подать заявление на получение единовременной выплаты на газификацию можно в отделе социальной защиты населения.
Также существует компенсация расходов или субсидирование газификации (догазификации) домовладений для участников СВО и членов их семей. Услуга позволяет оформить компенсацию расходов на газификацию (догазификацию) жилого дома либо получить субсидию в виде выплаты подрядной организации. Воспользоваться услугой могут участники СВО или члены их семей, при этом заявитель должен быть собственником жилого дома, подключённого к газу.
Нужна ли система контроля загазованности?
Понятие «загазованность» напрямую связано с концентрацией метана или угарного газа в помещении. Природный газ становится взрывоопасным при концентрации в воздухе от 5%, а угарный газ, образующийся при плохой тяге в котле, смертельно ядовит и не имеет запаха. Чтобы исключить человеческий фактор, в котельных (особенно в подвальных помещениях) монтируется автоматическая цепь контроля. Она состоит из датчика-сигнализатора и электромагнитного клапана. Как только датчик фиксирует превышение нормы, он подает сигнал на клапан, который мгновенно перекрывает подачу топлива на вводе, предотвращая взрыв или отравление жильцов.
В ряде случаев установка сигнализаторов обязательна. Это касается котельных в подвалах, цокольных этажах или если мощность котла превышает 50 кВт. Сигнализатор должен быть связан с клапаном, который мгновенно перекроет подачу газа при утечке.
В ряде случаев установка сигнализаторов обязательна. Это касается котельных в подвалах, цокольных этажах или если мощность котла превышает 50 кВт. Сигнализатор должен быть связан с клапаном, который мгновенно перекроет подачу газа при утечке.
Что важно учесть при газификации?
При газификации частного дома необходимо учитывать не только подключение и герметичность системы, но и факторы, влияющие на ее долговечность. Блуждающие токи — реальная и подтвержденная практика проблема, которая может привести к ускоренному разрушению трубопровода.
Применение электроизолирующих вставок — это инженерное решение, закрепленное в нормативных документах и применяемое на практике. Оно позволяет снизить влияние электрохимической коррозии, повысить надежность системы и минимизировать риски, связанные с эксплуатацией газопровода.
Ознакомиться с вариантами для частного строительства можно по ссылке
Применение электроизолирующих вставок — это инженерное решение, закрепленное в нормативных документах и применяемое на практике. Оно позволяет снизить влияние электрохимической коррозии, повысить надежность системы и минимизировать риски, связанные с эксплуатацией газопровода.
Ознакомиться с вариантами для частного строительства можно по ссылке
