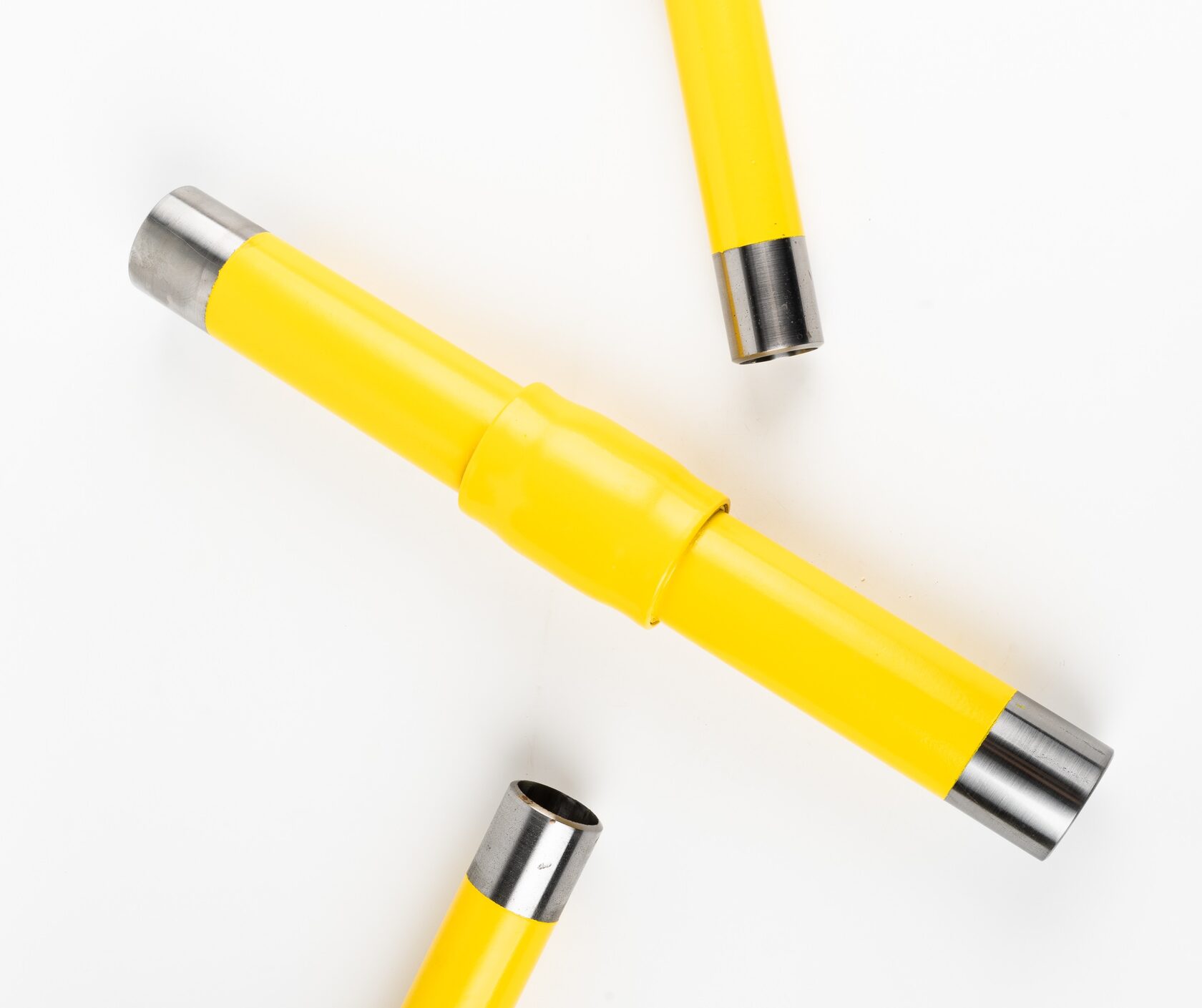

Неразъёмное электроизолирующее муфтовое соединение (НЭМС) производства ООО «Инженерно-производственный центр» (г. Бугульма) предназначено для секционирования трубопроводов. Оно обеспечивает разрыв электрической цепи, необходимый для эффективной работы систем электрохимической защиты от коррозии.
НЭМС — это специальная вставка в трубу, которая электрически «разрезает» трубопровод на участки. Это нужно для того, чтобы системы защиты от ржавчины работали только там, где это требуется, не «утекая» на соседние участки.
Продукция ООО ИПЦ сертифицирована и защищена патентами Российской Федерации на изобретения и полезную модель, является многократным победителем конкурса «100 лучших товаров России». Изделия сертифицированы и внесены в Единый реестр МТР ПАО «Газпром» (категория «А»). Класс прочности патрубков соответствует СТО Газпром 9.5-0.74.
Конструктивные особенности и принцип герметичности
Состав и устройство
Согласно техническим условиям, НЭМС состоит из двух металлических патрубков, изолированных друг от друга и соединённых между собой следующими элементами:
• силовые элементы — обеспечивают механическую прочность соединения;
• диэлектрический изолятор — предназначен для электрического разделения металлических патрубков (исключает прохождение тока между ними);
• герметизирующие элементы — обеспечивают непроницаемость соединения для транспортируемой среды.
Проще говоря: два отрезка трубы скреплены так, чтобы между ними не было ни электрического контакта, ни утечки рабочей среды.
Конструктивное исполнение

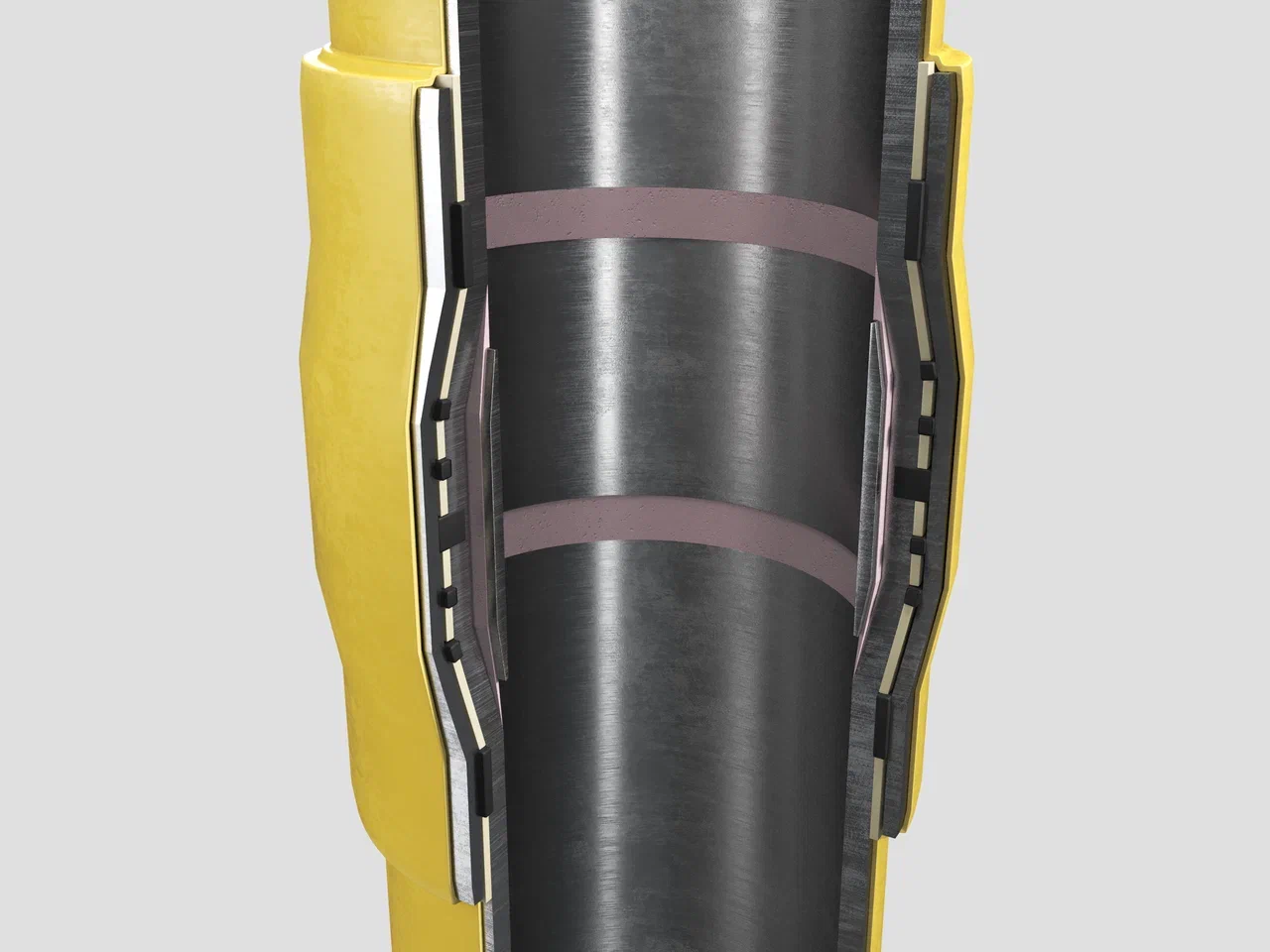

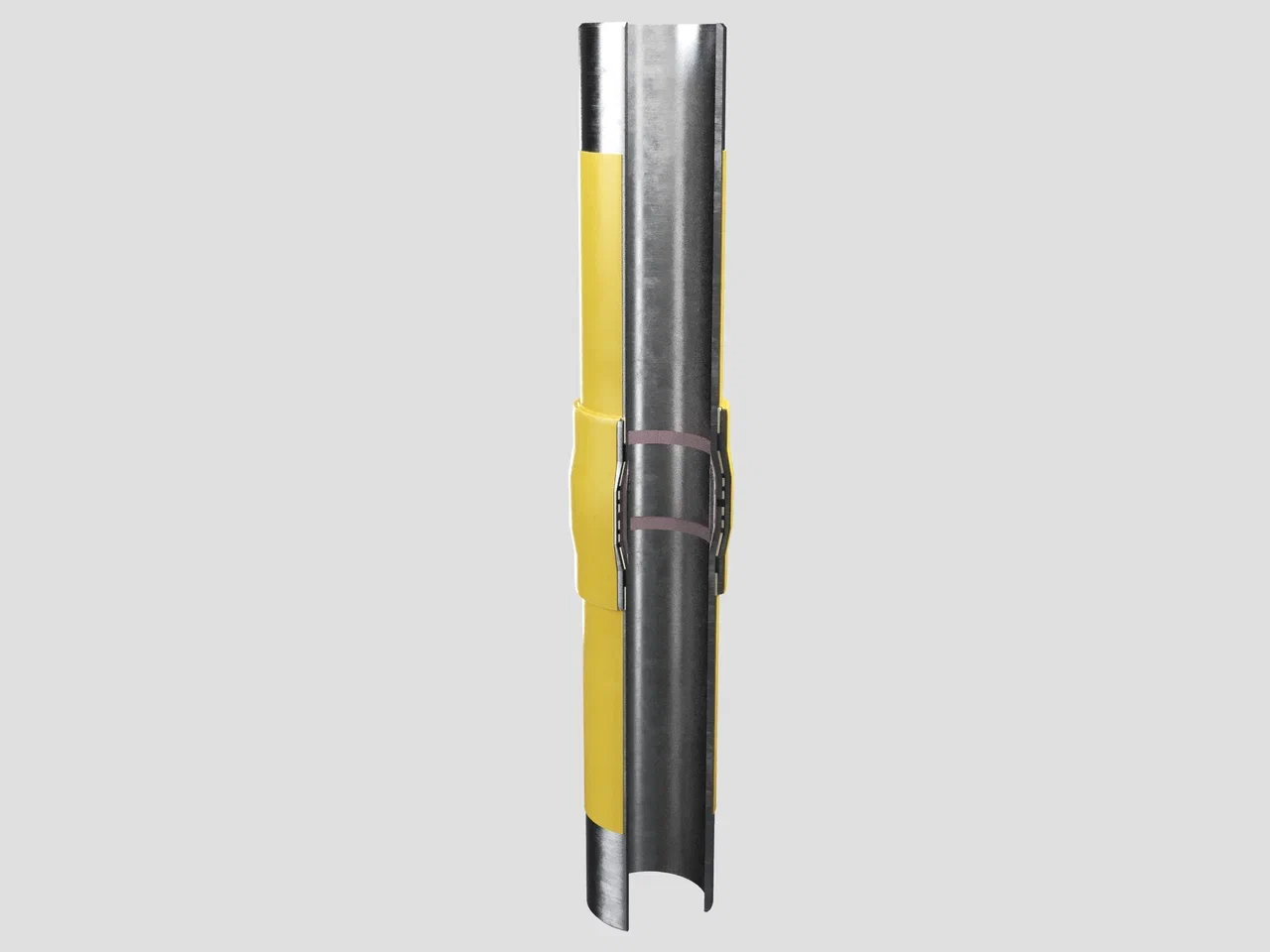

Конструкция НЭМС включает два металлических патрубка с раструбами на концах. Между торцами патрубков расположено диэлектрическое кольцо. Соединение элементов обеспечивается следующим образом:
Внутренняя фиксация. Патрубки соединены изнутри металлическим или диэлектрическим вкладышем с использованием клеемеханического метода. Поверхность вкладыша изолирована диэлектрическим покрытием.
Внешняя фиксация. Снаружи установлена металлическая муфта. Соединение муфты с патрубками осуществляется методом холодной обработки металла давлением (радиальное обжатие), что создаёт неразъёмное замковое соединение.
Система уплотнения. Уплотнительные кольца размещены в замкнутом пространстве между муфтой и патрубками. При сборке они подвергаются сильному радиальному сжатию. В отличие от осевого сжатия, радиальное уплотнение сохраняет герметичность при воздействии изгибающих и осевых нагрузок.
Дополнительная изоляция. Контактирующие поверхности склеиваются слоем, армированным диэлектрической тканью. Изнутри и снаружи наносится антикоррозийное диэлектрическое покрытие.
Варианты исполнения по типу соединения

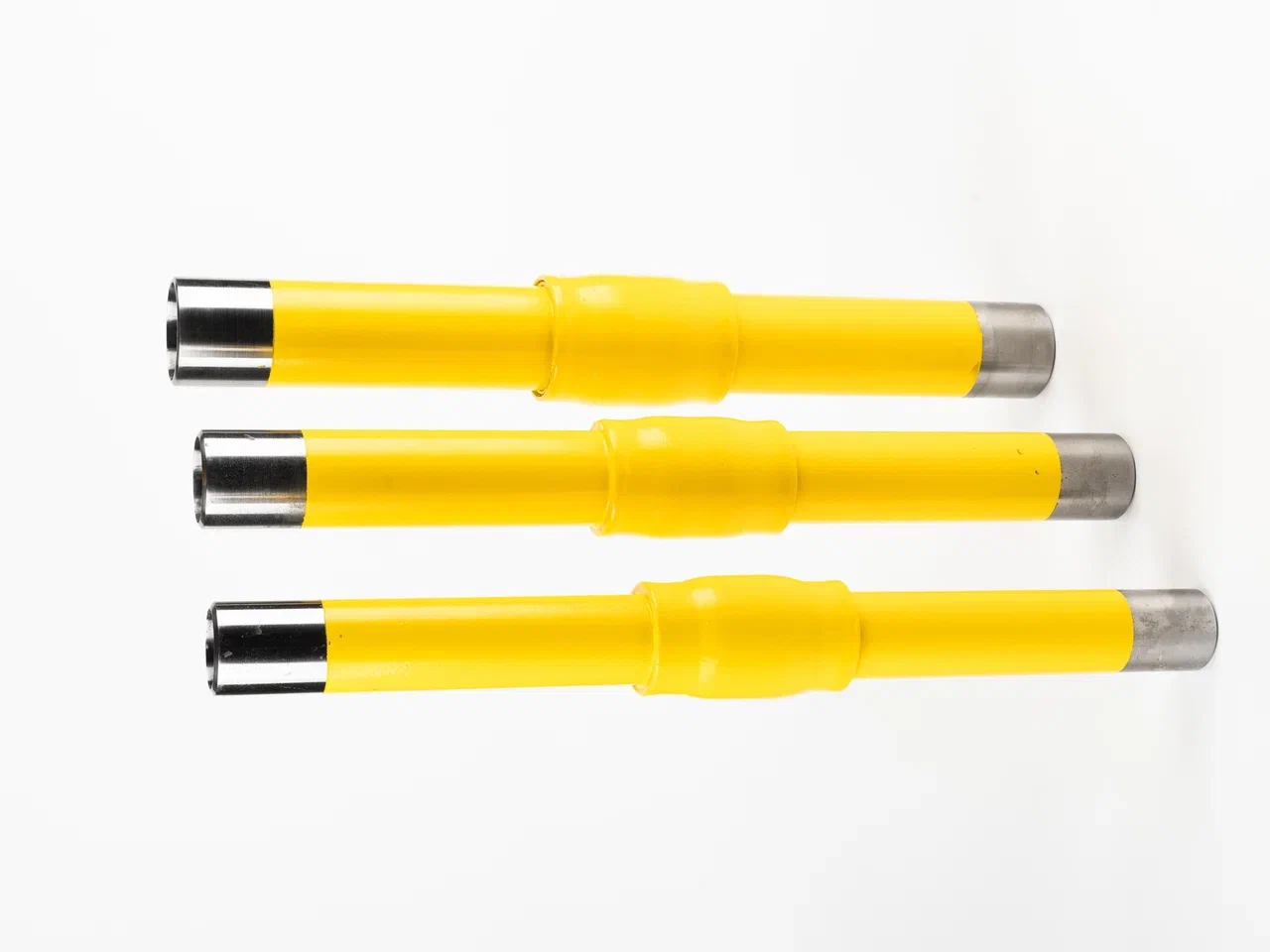

По конструктивному исполнению НЭМС выпускаются:

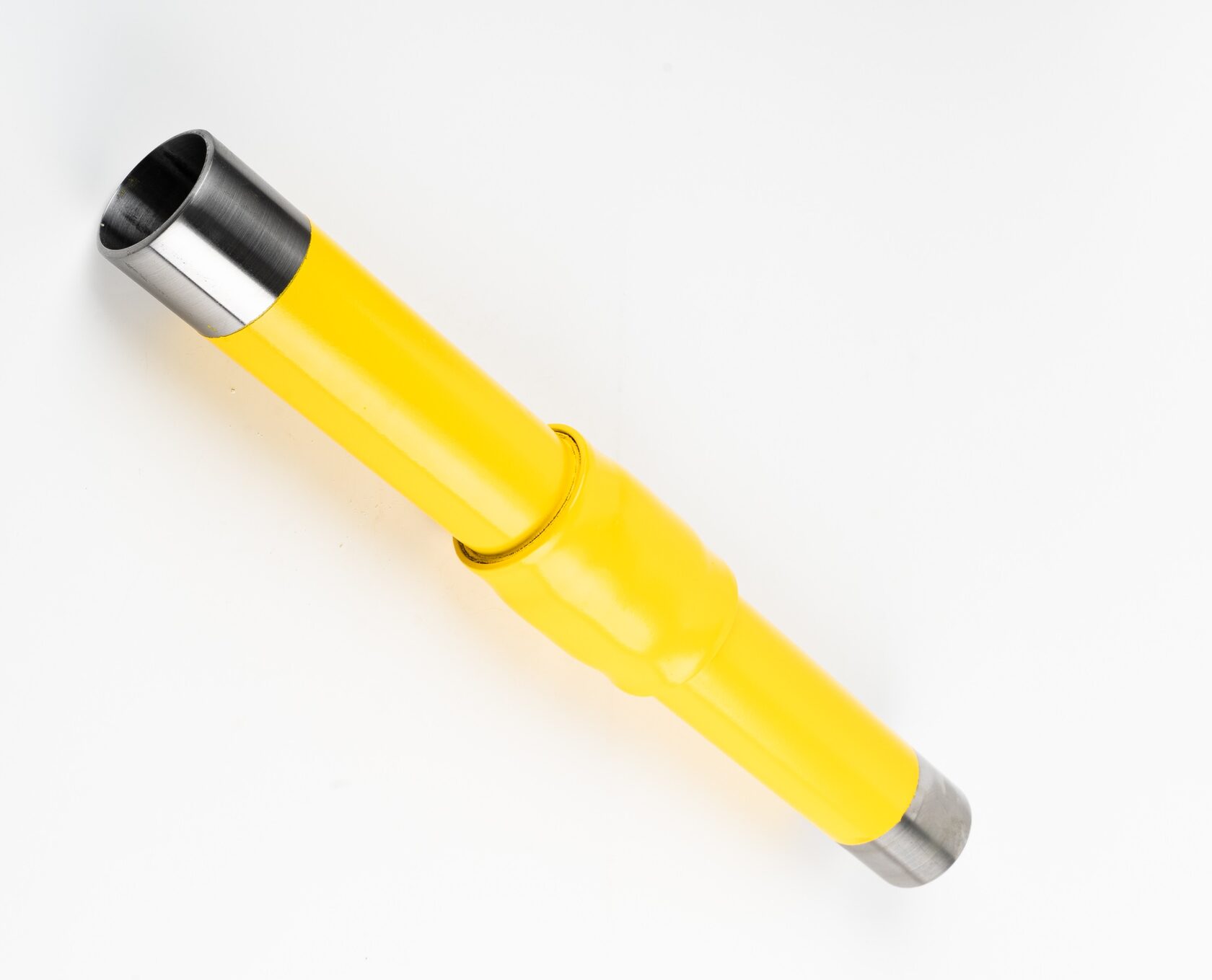

Стандартные — с патрубками под сварное соединение; могут поставляться в комплекте с защитными втулками.
По заказу — с внутренним защитным покрытием и наконечниками, установленными на концах патрубков.
По заказу — под резьбовое или фланцевое соединение.
Защита от блуждающих токов
НЭМС применяется для локализации участков трубопровода, подверженных воздействию постоянного и переменного тока (блуждающих токов). Такие токи возникают в земле вблизи электрифицированного транспорта и промышленных объектов, вызывая электрокоррозию.
НЭМС не допускает передачи электрического тока по трубопроводу: установка вставки исключает перетекание тока по металлическому телу трубы, предотвращая преждевременный износ металла.
Что такое блуждающие токи: это электрические токи, которые «блуждают» в земле и попадают на трубу. Например, от рельсов электрички или трамвая. Попав в металл трубы, они вызывают усиленную коррозию — труба «ржавеет» изнутри значительно быстрее. НЭМС служит электрическим барьером, не позволяя токам проходить дальше по трубопроводу.
Номинальные диаметры и классификация по давлению
Номинальные диаметры (DN)
НЭМС для монтажа трубопроводов поставляются в готовом виде со следующими номинальными диаметрами:
DN 15 / 20 / 25 / 32 / 40 / 50 / 65 / 80 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 500 / 600 / 700
DN (Diameter Nominal) — условный проход трубы, примерно соответствующий её внутреннему диаметру в миллиметрах. Например, DN 100 — это труба с условным проходом 100 мм.
Классификация по давлению
Каждое изделие рассчитано на определённое максимальное рабочее давление — так называемый класс давления (PN, от англ. Pressure Nominal). Именно этот параметр определяет, в какой системе можно применять НЭМС: в низконапорном городском газопроводе, в магистральном нефтепроводе или в высоконапорной промысловой линии.
Чем выше класс давления, тем более ответственные и нагруженные объекты охватывает изделие. Например, НЭМС класса p10 (1,0 МПа) подходит для коммунальных газовых сетей, тогда как p400 (40,0 МПа) — для высоконапорных нефтяных и газовых промысловых трубопроводов.
Классификация НЭМС по давлению
Как читать таблицу: класс давления — это обозначение в маркировке изделия. МПа и кгс/см² — одно и то же давление в разных единицах измерения. МПа — современная система СИ, кгс/см² — привычная «техническая атмосфера», которую инженеры старшего поколения часто используют на практике. 1 МПа ≈ 10 кгс/см².
Классификация по типу транспортируемого продукта
Для подготовленного газа и стабильного конденсата — то есть уже очищенного, прошедшего первичную обработку — применяются стандартные исполнения при условии, что содержание сероводорода (H₂S) и углекислого газа (CO₂) не превышает допустимых порогов: парциальное давление H₂S не более 0,0003 МПа, CO₂ — не более 0,2 МПа. При таких концентрациях среда считается малоагрессивной.
Природные горючие газы — как магистральные (по ГОСТ 5542), так и сжиженные углеводородные газы для бытового потребления (по ГОСТ 20448) — также входят в область применения. Это обычный газ, который поступает в квартиры и на производства.
Для неочищенного газа и нестабильного конденсата — «сырого» продукта прямо со скважины, где содержание H₂S и CO₂ превышает безопасные пороги — требуются специальные исполнения НЭМС, стойкие к кислотной коррозии. Такие среды особенно характерны для нефтегазовых месторождений с высоким содержанием сернистых соединений.
Товарная нефть и нефтепродукты (бензин, дизель, мазут и другие переработанные продукты), а также сырая нефть — неочищенная, только что добытая — тоже входят в область применения. Для каждого типа среды подбирается соответствующее исполнение по материалам уплотнений и внутреннего покрытия.
Почему это важно: неправильно подобранный материал уплотнений или покрытия разрушится в агрессивной среде, что приведёт к потере герметичности. Поэтому при заказе НЭМС всегда указывают, что именно будет течь по трубе.
Механические нагрузки
НЭМС выдерживает следующие механические воздействия:
Циклическое воздействие внутренним гидравлическим давлением — от 1,0 МПа до давления не менее PN. Труба постоянно испытывает перепады давления; НЭМС рассчитан на многократное повторение таких циклов.
Совместное действие внутреннего давления PN и изгибающего момента — нагрузка, возникающая, когда трубопровод прогибается или закреплён с перекосом.
Совместное действие внутреннего давления PN и крутящего момента — нагрузка, возникающая при скручивании трубы (например, при монтаже или тепловых деформациях).
PN — номинальное давление, МПа.
Методы испытаний и контроля
Все методы испытаний направлены на подтверждение того, что НЭМС обеспечивает надёжную механическую прочность, герметичность и электрическую изоляцию на протяжении всего срока службы.
Прочность. Гидравлическое давление 1,5 PN, выдержка до 120 мин — без единой протечки и падения давления.
Прежде чем НЭМС попадёт на объект, он должен пройти «стресс-тест» — давлением в полтора раза выше рабочего. Это гарантирует, что изделие не даст течь и не разрушится даже при кратковременных скачках давления в реальной сети. Пока держишь давление — смотришь, нет ли снижения на манометре или капель снаружи. Всё тихо — изделие прошло.
Герметичность. Пневматический пузырьковый метод по ГОСТ Р 9.603 — ни одного пузырька на поверхности.
Почему именно воздух, а не вода: воздух — сжимаемый газ, и даже крошечная трещина или неплотность сразу выдаёт себя пузырьками. Воду под давлением «продавить» через микродефект сложнее — она может замаскировать то, что газ найдёт мгновенно. Пузырьковый метод — один из самых надёжных способов найти незаметную утечку до того, как она станет проблемой на трубопроводе.
Циклическая прочность. Не менее 10⁵×Т циклов перепадов давления без разрушений и деформаций.
Трубопровод живёт в режиме постоянных перепадов. Запустили компрессор — давление поднялось. Остановили — упало. За 20–30 лет службы таких циклов накапливаются сотни тысяч. Это испытание имитирует всю жизнь изделия в ускоренном режиме: если НЭМС выдержал миллионы циклов на стенде — значит, прослужит весь расчётный срок без усталостных трещин и разрушений.
Электрическая прочность. 5000 В переменного тока — изоляция не пробивается, ток утечки не превышает 30 мА.
Главная задача НЭМС — не пропускать ток. Это испытание проверяет, что диэлектрический слой не «пробьётся» даже под напряжением 5000 В — это многократно выше того, с чем изделие столкнётся в земле от блуждающих токов.
Электрическое сопротивление. ≥5 МОм (≥25 МОм для объектов Газпром) — измеряется дважды, до и после испытаний.
Если электрическая прочность — это проверка «выдержит ли удар», то контроль сопротивления — это проверка «насколько хорошо изолировано в рабочем состоянии». 5 МОм означает: даже под напряжением через изолятор течёт ток в тысячи раз меньше допустимого. Для Газпрома планка выше — 25 МОм — потому что их объекты работают в особо ответственных и часто агрессивных условиях. Измеряют дважды — до и после испытаний — чтобы убедиться, что сами испытания не повредили изоляцию.
Испытание на совместное действие давления и изгибающего момента
Проводится с помощью специального стенда. Время выдержки — не менее 20 мин (для объектов ПАО «Газпром» — 120 мин). Величина изгибающего момента соответствует требованиям ТУ (п. 3.1.26).
После снятия нагрузки от давления и изгиба с испытываемого образца последовательно проводятся: испытание на прочность; испытание на герметичность; испытание на электрическую прочность; измерение электрического сопротивления.
Трубопровод почти никогда не лежит в идеально прямой линии. Грунт оседает, опоры стоят с погрешностью, температура меняет длину трубы. Всё это создаёт изгибающие нагрузки, которые действуют одновременно с рабочим давлением. Это испытание — самое «жёсткое» в программе: изделие нагружают максимальным давлением и одновременно гнут. Потом снова проверяют герметичность и изоляцию. Если всё в норме — значит, НЭМС готов к реальной жизни трубопровода.
Область применения и география поставок
НЭМС эксплуатируется в газовой и нефтяной промышленности, а также в сфере ЖКХ. «Инженерно-производственный центр» осуществляет поставки продукции по всей России и на международные рынки. Использование различных марок стали при изготовлении патрубков и муфт позволяет эксплуатировать НЭМС в любых климатических зонах, обеспечивая стабильность характеристик при низких и высоких температурах. Продукция соответствует нормативам экологической и пожарной безопасности.
Применение НЭМС в различных отраслях
Заправочные станции (АЗС, АГЗС, ЦЗС)
На автозаправочных, газозаправочных и центральных заправочных станциях НЭМС устанавливается на топливопроводах и газопроводах для электрической изоляции технологического оборудования. Это защищает резервуары, трубопроводы и насосное оборудование от блуждающих токов и электрохимической коррозии, а также исключает возможность искрообразования в местах стыков, что критически важно при работе с легковоспламеняющимися и взрывоопасными средами.
Химическая и пищевая промышленность
В трубопроводах химических и пищевых производств НЭМС применяется для секционирования технологических линий, транспортирующих агрессивные химические реагенты, кислоты, щёлочи, а также пищевые продукты. Электрическая изоляция участков трубопровода позволяет организовать эффективную электрохимическую защиту в условиях повышенной коррозионной нагрузки, предотвращая загрязнение транспортируемых сред продуктами коррозии металла.
Нефтегазовая промышленность
В нефтегазовой промышленности НЭМС применяется на магистральных и промысловых трубопроводах для транспортировки нефти, газа, конденсата и нефтепродуктов. Изделие устанавливается на границах участков электрохимической защиты, у компрессорных и насосных станций, в местах подключения отводов и переходов через водные преграды. Применение НЭМС позволяет организовать полноценную катодную защиту отдельных секций трубопровода, в том числе в условиях высокого содержания сероводорода и углекислого газа.
Рельсовый транспорт
Трубопроводы, пролегающие вблизи железных дорог, метрополитена и трамвайных линий, подвергаются интенсивному воздействию блуждающих токов тяговых подстанций. НЭМС устанавливается в таких зонах для электрического разделения трубопровода, исключая перетекание токов по металлу трубы и предотвращая ускоренную электрокоррозию. Особую актуальность это имеет в городской инфраструктуре, где газовые и тепловые сети проходят в непосредственной близости от электрифицированных путей.
Водоснабжение и водоотведение
В системах водоснабжения и водоотведения общественных, административных и жилых зданий НЭМС устанавливается для электрического разделения внутренних сетей здания от магистральных городских трубопроводов. Это предотвращает распространение коррозионных токов между системами с разными потенциалами, продлевает ресурс трубопроводной инфраструктуры и снижает риск аварийных утечек в жилом фонде.
Реализованные проекты
НЭМС поставляются на объекты сразу нескольких дочерних предприятий ПАО «СИБУР Холдинг» — в разных регионах и под разные транспортируемые среды.
АО «СибурТюменьГаз»— поставка электроизолирующих вставок НЭМС типоразмерного ряда DN 50–500 на участок магистрального продуктопровода Губкинский ГПЗ — Южно-Балыкский ГПЗ. Транспортируемая среда — широкая фракция лёгких углеводородов (ШФЛУ). Задача — обеспечить корректную работу ЭХЗ на участке с высокой пожаровзрывоопасной нагрузкой.
ПАО «Нижнекамскнефтехим»— поставка НЭМС DN 50–250 в рамках модернизации магистрального этиленопровода на участке Нижнекамск — Казань. Цель проекта — увеличение пропускной способности линии между компрессорными станциями для передачи этилена на ПАО «Казаньоргсинтез». Этилен — среда с жёсткими требованиями к герметичности и электрической изоляции стыков.
ООО «ЗапСибНефтехим»(Тобольск, Тюменская область) — поставка защитных втулок для сварных стыков трубопроводов DN 150 с рабочим давлением до 25 МПа. Транспортируемая среда — ШФЛУ. Один из наиболее нагруженных типоразмеров по давлению в продуктовой линейке.
ООО «Амурский газохимический комплекс» — поставка НЭМС DN 50 в Свободненский район Амурской области. Изделия установлены на системе газоснабжения АГХК от магистрального газопровода «Сила Сибири». Объект работает в условиях резких температурных перепадов, характерных для Дальнего Востока, и предъявляет повышенные требования к стабильности изоляционных характеристик соединений в течение всего срока эксплуатации.
Экономические преимущества применения НЭМС
· Применение НЭМС обеспечивает значимый экономический эффект на всех этапах жизненного цикла трубопровода:
· Снижает металлоемкость до 30%, закладываемую на коррозию при проектировании трубопроводов.
· Повышает стойкость внутренней поверхности к коррозии и истиранию при транспортировке агрессивных сред.
· Низкая шероховатость внутренней поверхности предотвращает гидравлические потери, что также снижает расходы на внеплановую прочистку трубопровода.
· Сокращает затраты на капитальный ремонт трубопровода за счёт увеличения срока службы минимум в 2 раза.
· Уменьшает эксплуатационные затраты на 25% за счёт сокращения выпадения осадка и устранения необходимости постоянного технического обслуживания оборудования.
· Снижает частоту отказов в несколько десятков раз, что обеспечивает положительный экономический эффект и повышает надёжность трубопроводной системы в целом.
· В отличие от стеклопластиковых труб, стальные трубы с НЭМС могут быть переработаны и использованы вторично, что соответствует принципам рационального природопользования и снижает затраты на утилизацию.
Места установки электроизолирующих вставок НЭМС
Электроизолирующие вставки типа НЭМС устанавливаются и применяются для:
- Исключения воздействия блуждающих токов на трубопроводы, расположенные вблизи электрифицированных участков.
- Разделения на границах участков (секций) электрохимической защиты трубопроводов.
- Разделения на границах участков собственности, в том числе разъединения от трубопроводов-отводов.
- Разделения на границах переходов многониточных трубопроводов через водные преграды.
- Изоляции на границе раздела с незащищёнными или заземлёнными подземными сооружениями и оборудованием.
- Защиты от несанкционированной передачи сигнала по стальным трубам.
